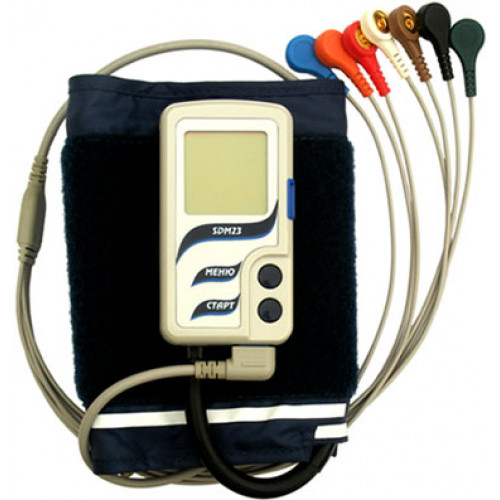

SDM23 (Холтер ЕКГ і АТ)

Монітор призначений для моніторування за методом Холтера (безперервний запис) електрокардіосігнала (ЕКС) за трьома біполярним незалежним відведенням і артеріального тиску (АТ) - ОДНОЧАСНО, в стаціонарних і амбулаторних умовах, тривалістю до 28 годин.
Технічні можливості монітора дозволяють отримувати дані для максимально повного аналізу порушень ритму, ішемічних змін сегмента ST, прихованих форм німої ішемії, інтервалу QT, варіабельності R-R, ступеня гіпертонічних і гіпотонічних змін, адаптації, кореляції артеріального тиску з ЕКС і навпаки.

Використання монітора забезпечує контроль лікування пацієнта та дозволяє лікарю своєчасно вносити корективи в лікувальну терапію.

Загальні параметри:

• Обсяг і тип змінної карти пам’яті - до 32 ГБ, micro SD.
• Напруга внутрішнього джерела живлення, що складається з двох елементів живлення типу ААА- від 3,2 В до 2,0 В.

Струм, споживаний від джерела живлення:

• до 3 мА в режимі відображення загальної інформації про стан системи;
• до 400 мА при накачуванні повітря в манжету.
• Напруга спрацьовування індикатора розряду батареї живлення - від 2,1 до 2,0 В.

Тривалість моніторування:

• ЕКС і АТ одночасно - до 28 годин;
• тільки ЕКС - до 48 годин.
• Вбудований календар і годинник реального часу -так.
• Інтерфейс обміну даних з ПК - Bluetooth.
• Діапазон робочих температур експлуатації приладу-від 10 до 35 ° С, відносна вологість 30 - 85%.
  Габаритні розміри електронного блоку 92х51х24 мм.
• Маса електронного блоку з елементами живлення не перевищує 120 м
• Середній термін служби - 5 років.
• Захист від дії дефібрилятора - так.

Безпека експлуатації гарантується конструктивними параметрами і функціями:

• монітор є приладом з внутрішнім джерелом живлення і по електробезпеки відповідає вимогам ДСТУ 3798-98, тип BF;
• монітор проводить автоматичне скидання тиску в манжеті при перевищенні значення 300 мм рт. ст .;
• монітор автоматично припиняє вимірювання, якщо його тривалість перевищує 120 секунд, і скидає тиск в манжеті;
• монітор оснащений додатковими пристроями захисту пацієнта, які в умовах поодинокого порушення дублюють основні функції по неможливості створення надмірного тиску в манжеті (300 мм рт. Ст.), Обмеження часу одиночного вимірювання (120 с), а також швидкої декомпресії повітря з манжети після закінчення виміру; при спрацьовуванні цих пристроїв скидається тиск в манжеті та подається звуковий сигнал.

ЕКС параметри:

• Кількість каналів реєстрації - 3.
• Діапазон вхідної напруги - від 0,03 до 5 мВ.
• Діапазон вимірювання ЧСС - від 30 до 240 ударів на хвилину.

Межі допустимої відносної похибки при вимірюванні напруги ЕКС:

• ± 15% - в діапазоні від 0,1 до 0,5 мВ;
• ± 7% - в діапазоні більше 0,5 до 4 мВ.
• Межі допустимої відносної похибки при вимірюванні інтервалів часу в діапазоні від 0,1 до 1,0 с - ± 7%.
• Коефіцієнти посилення ЕКС - 0,5; 1,0; 2,0.

АТ параметри:

• Метод вимірювання - осциллометрический, під час накачування манжети.
• Діапазон вимірювання тиску - від 20 до 280 мм рт. ст.
• Діапазон вимірювання ЧСС - від 30 до 180 ударів на хвилину.
• Межі основної абсолютної похибки при вимірюванні тиску в манжеті - ± 3 мм рт. ст.
• Межі відносної похибки при вимірюванні ЧСС - ± 5% від вимірюваної частоти, ударів в хвилину.
• Швидкість накачування манжети під час вимірювання артеріального тиску - 4 мм рт. ст. / С.
